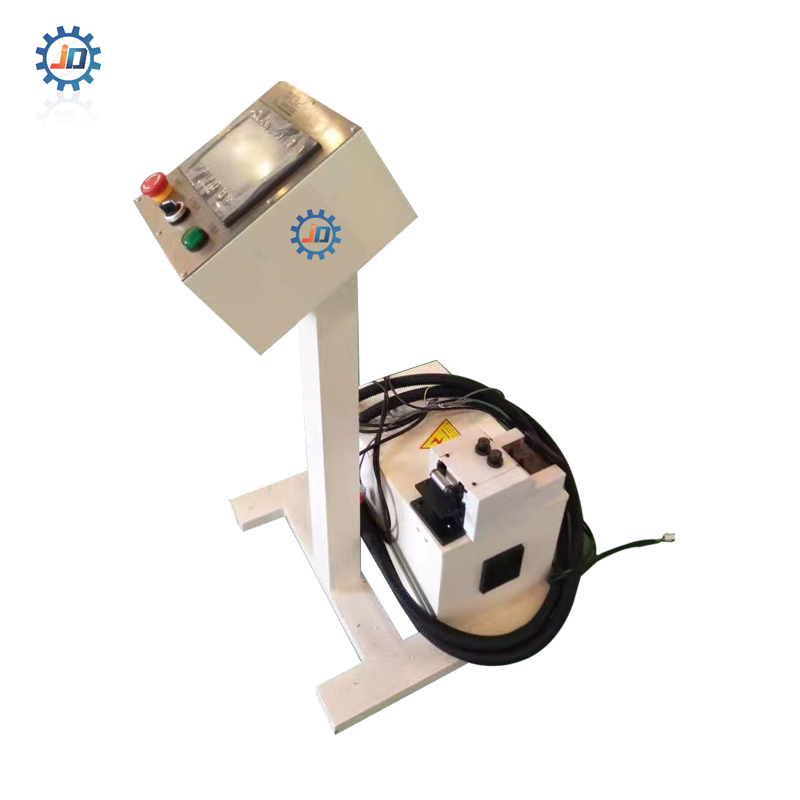

气动送料器是冲压自动化领域最早的送料设备之一，在需要经济高效、高速物料输送且精度要求不高的行业中仍被广泛采用。该设备结构简单、价格实惠，在连续冲压工艺中表现出色，尤其适用于电子行业，用于批量生产标准化连接器。在这些行业中，快速的循环时间和可靠的物料输送比极小的公差要求更重要。

连接器冲压工作原理

气动送料器的核心机构——由主体、导柱和后基座组成——确保连接器冲压过程中物料的无缝传输。以下是其与电子元件生产的配合方式：

1. 物料夹紧和送料：

压缩空气进入前活塞头，流入主缸腔，驱动活塞杆推动夹板。该装置可将薄金属条（例如磷青铜或黄铜片）牢固地夹持在保护板上，非常适合连接器触点。

同时，双向气压将滑块向前推，使材料以固定的行程长度前进。

2. 冲压过程中的固定夹紧：

固定夹紧装置（配备耐磨板）在模具向下冲程期间将材料牢牢固定在适当位置，确保连接器插针或端子的冲压干净无滑落。

3. 可调节送料长度和导向：

后基座的送料导向滚轮可最大限度地减少摩擦，从而实现条带的平滑对齐，这对于窄宽度连接器材料至关重要。

微调螺钉和缓冲弹簧可微调送料长度（例如 5-50 毫米），以适应不同的连接器设计。

同步循环速度：

与压机凸轮连接的传送机构可触发高达 280 次/分钟的送料动作，非常适合高产量连接器冲压生产线，尤其适用于速度高于微米级精度的场合。

为何选择气动送料器进行连接器生产？

成本效益：与伺服驱动系统相比，前期成本和维护成本更低，是标准化连接器批次的理想选择。

材料多样性：可处理电子产品中常见的薄金属带（厚度 0.1-3.0 毫米）和非金属基板。

简化集成：紧凑的设计适用于用于连接器端子、外壳或屏蔽板的中小型冲压机。

应用示例：

一家连接器制造商使用景达气动送料器实现 USB-C 插针的自动化冲压。该系统以 250 SPM 的速度推进 0.2 毫米厚的黄铜带，实现 ±0.1 毫米的重复性 - 足以在二次电镀之前进行端子成型。
